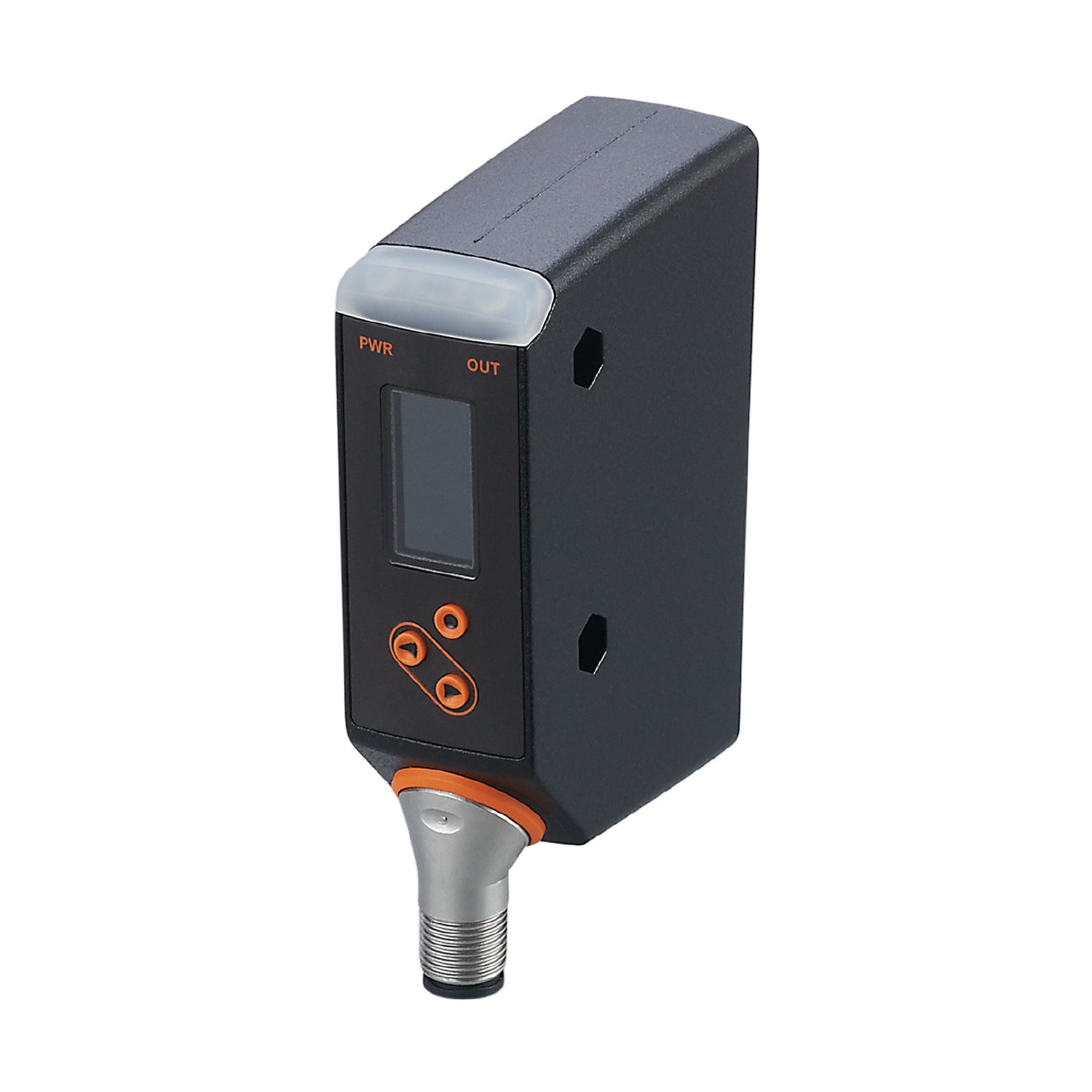

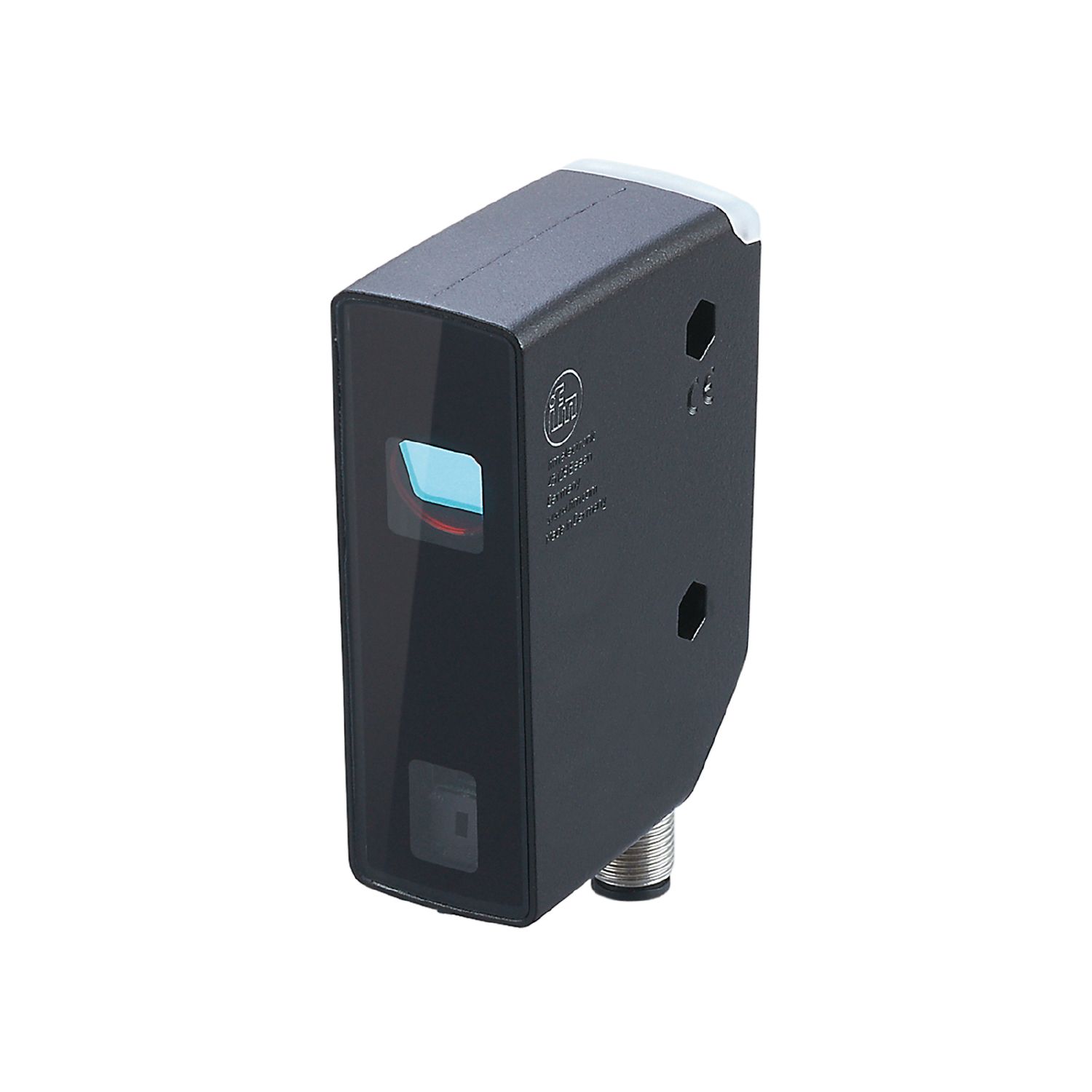

易福门IFM轮廓传感器产品特征

光线种类红光

激光防护等级1

电气数据

工作电压[V]10...30 DC; (符合cULus - Class 2标准)

电流损耗[mA]< 200; (10 V)

防护等级III

反相保护有

开机延迟时间[s]2

光线种类红光

波长[nm]650

总的输入/输出

输入和输出总数数字输入数: 1; 数字输出数量: 2

输入

触发器外部的

数字输入数1

易福门IFM轮廓传感器输出

电气设计PNP/NPN; (可设定参数)

数字输出数量2

输出功能2 x 常开/常闭; (可设定参数)

每个输出*大电流负载[mA]100

短路保护类型脉冲

过载保护有

测量/设定范围

测量距离（Z方向）[mm]150...300

*小测量距离处的测量范围宽度（X方向）[mm]45; (距离 = 150mm)

*大测量距离处的测量范围宽度（X方向）[mm]90; (距离 = 300mm)

测量频率[Hz]5

精度/偏差

测量值分辨率

Z方向 200 µm

X方向 250 µm

精确度

Z方向 ± 500 µm

X方向 ± 500 µm

白色背景（90 %反射率）

软件/编程

可保存的轮廓数量10

感兴趣区域的数量2

易福门IFM轮廓传感器接口

通信接口IO-Link

传递类型COM3 (230,4 kBaud)

IO-Link revision1.1

SDCI标准IEC 61131-9

外形Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式有

必需的mater port typeA

处理周期*小值[ms]2.3

IO-Link过程数据（周期性）

功能位长

过程值16

设备状态4

二进制开关信息1

IO-Link功能（非周期性）运行小时数计数器; 触发事件数量; ROI设置

支持的DeviceID

运行方式DeviceID

default1261

易福门IFM轮廓传感器注释

更多信息请参见“下载"中的IODD PDF文件

工作条件

环境温度[°C]-10...55

存储温度[°C]-40...60

外壳防护等级IP 65

外部光线抵抗力*大值[klx]20

认证/测试

EMC电磁兼容

EN 60947-5-2

激光防护等级1

激光保护注意事项

注意:激光

激光等级:1

EN / IEC60825-1:2007

EN / IEC60825-1:2014

Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.

MTTF[年]155

UL认证

Ta-10...55 °C

Enclosure typeType 1

电源Class 2

文件数量ULE174191

机械技术数据

重量[g]534.5

尺寸[mm]88 x 65 x 28.5

原材料外壳: 模压铸锌; PPSU; ABS; PMMA; PBT / PC; EPDM; 前面透镜: PMMA

显示器/操作件

显示

开关状态1 x LED, 黄色

显示操作1 x LED, 绿色

彩色显示

注释

包装单位1 件

电气连接

接口接插件: 1 x M12; 译码: A
